Introduktion av tubulärt ståltorn för vindkraftverk

Vindenergi är en effektiv, ren och hållbar ny energikälla. I vindkraftverkets generatorsystem spelar vindkraftverkstornet en stödjande roll och kan också ta upp enhetens vibration. En stålvindturbin är ett högt torn - som struktur och kan nå höjder över 1000 meter.

Vindturbintorn har vanligtvis en konisk design, som ger optimal stabilitet för att stödja turbinens vikt. Dessa rörformiga ståltorn, vanligtvis konstruerade av strukturella stålplattor, varierar i längd från 20 till 30 meter.

Det rörformiga ståltornet för vindkraftverk är prefabricerade i fabriken och inbäddas sedan i betongfundamentet med förankringsbultar. På - Site Assembly underlättas av bultflänsar för effektiv anslutning. Inuti tornet installeras väsentliga anläggningar som arbetsplattformar och säkerhetsburar för att säkerställa operationell säkerhet och underhållstillgänglighet.

Klassificering av vindkraftverk

Vindkrafttorn på land

Vindturbintorn på land är installerade på land, vanligtvis i landsbygden eller avlägsna områden med gynnsamma vindförhållanden.

Offshore vindkraftverk

Offshore vindkraftverk är installerade i marin. Offshore Steel Turbine Tower behöver specialiserade mönster på grund av vattendjup.

Tillverkning och installation av vindkraftverkstorn

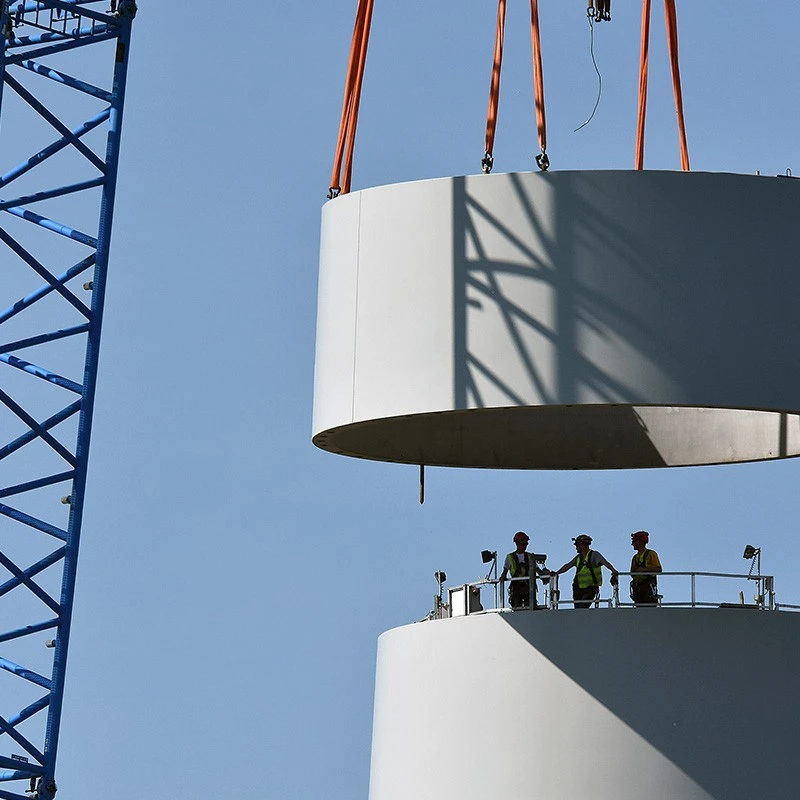

Ett stålvindturbintorn är i avsmalnande form, och det är tillverkat av många sektioner, som är anslutna till tornflänsar. Efter produktionen av stålkomponenter transporteras de till platsen och monteras sedan.

Materialförberedelse

Vindturbintornmaterialet är vanligtvis högt - styrka låg - legeringsstål (S355J 2+ n, ASTM A572 Gr.50, Q355nd). Stålplattorna är precision - skär med en CNC -skärmaskin och avfasad för att säkerställa optimal beredning för efterföljande svetstillverkning.

Rullande

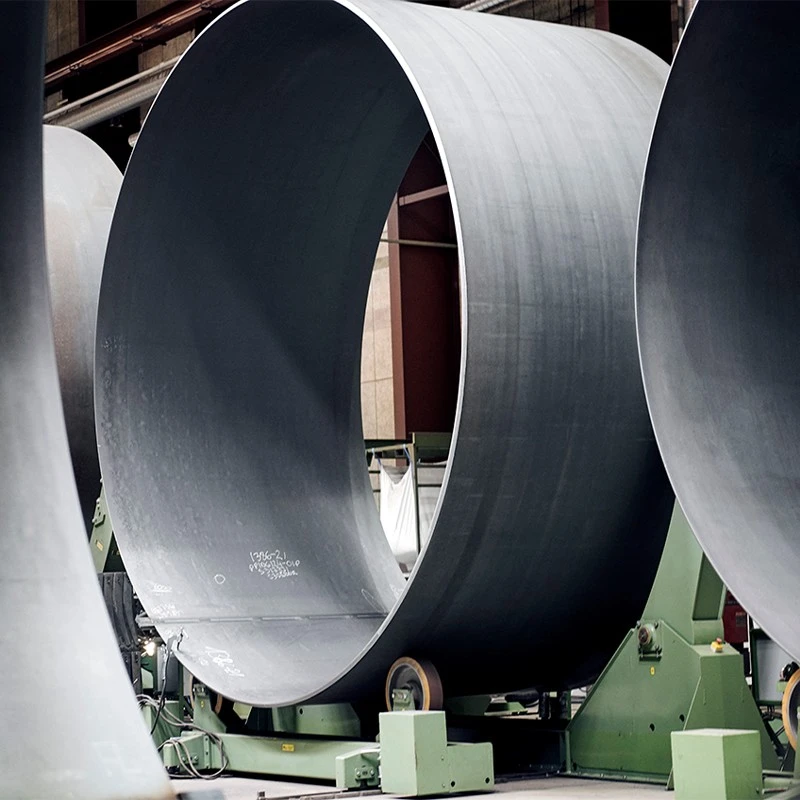

Det cylindriska tubulära ståltornet bildas av rullutrustning. Exakta manuella justeringar krävs under processen för att säkerställa korrekt justering.

steel plate rolling form tubular steel tower

Svetsning och icke - Destruktiv testning

Efter fläcksvetsning, positionering och bekräftelse svetsas de inre och yttre längsgående lederna i vindkraftstornets sektion. En rundhetskontroll genomförs sedan, och om några problem upptäcks genomgår avsnittet en sekundär avrundningsprocess. När den enda - -avsnittet Tubular stålkonstruktion är svetsad, placeras den på en hydraulisk rullram för fläcksvetsning. De inre och yttre omkretsleden svetsas sedan. Efter svetsning av flänsen genomgår svetssömmarna icke - Destructive Testing (NDT) för att säkerställa kvalitet och precision.

Ytbehandling

SA2.5 sandblästrande ytbehandling kan helt ta bort det oxiderade rostskiktet och gammal beläggning, vilket utsätter basmaterialet och skapar en grov ytstruktur. Detta förbättrar vidhäftningen och säkerställer en stark bindning med primern.

Epoxy Zinc - Rich Primer är lämplig för övergripande beläggning av stora områden, den har en bra anti - korrosionseffekt kan ge katodiskt skydd.

Tre internationellt kända målarmärken för ditt val: International, Jotun och Hempel. Oavsett om det är offshore eller på land vindkraftverkstorn, är vi engagerade i att leverera den högsta - yta beläggningstjänster, vilket säkerställer exceptionell korrosionsbeständighet och lång - varaktig hållbarhet.

Utvecklingstrend av stål vindkraftverk

Enligt "Global Wind Farm Market Oversikt 2023-2027" förväntas vindkraftsmarknaden växa till en CAGR på 6,5 mellan 2023-2027. Uppenbarligen förväntas marknaden för stålvindturbintornet se en betydande tillväxt under de kommande åren, drivet av trenden med förnybar energi och hållbara energikällor.

Få din skräddarsydda stålrörsformiga tornlösning för väderkvarn

Synergia erbjuder skräddare - tillverkade tillverkningslösningar för dina väderkvarnprojekt. Upptäck hur vår innovativa tillvägagångssätt och tillstånd - av - - konstmaskinen kan höja vindkraftsprojekt!Kontakta oss idagFör att utforska vår unika lösning och tekniska expertis!

Populära Taggar: Tubular Steel Tower, China Tubular Steel Tower Manufacturer, Leverantörer, Factory

Vindkraftverk
Design	Tekla / bim / cad
Storlek	Anpassad
Standarder	Gb	Astm	Sv
Materiel	Q355 (NE) b/c/d/e/f Q420 (NE) b/c/d/e Q460 (NE) b/c/d/e Q550 D/E Q620 D/E Q690 D/E	A36 A283m Gr.D/Gr.E A572 GR.42/GR.50/GR.55/GR.60/GR.65 A709 Gr.36/Gr.50/Gr.70/Gr.100 A588 GR.A/GR.B/GR.K	S235JR/JO/J2/G7/G8/G9/G 10+ M S275JR/JO/J2 S355JR/JO/J2/N/NL S420N, NL/G1/G 2+ M S460N, NL/G1/G 2+ M
Svetstandarder	GB 50661-2011 /AWS D1.1 /D1.1M-2015 /AS /NZS 1554.1: 2004 /ISO5817 /EN 1090
Yta	Sand (skott) sprängning
Beläggning	Målning
Drag	Eco - vänligt och hållbart Enkel transport och installation Genomsnittspris Bra korrosionsmotståndsprestanda Lämplig för både Onshore & Offshore vindkraftsgeneratorsystem
Ansökan	Vindkraftsgård Vindkraftverk på land Vindkraftverk till kusten
